TD7型鋼筋桁架樓承板[經久耐用]
TD7型鋼筋桁架樓承板型號:TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21種規格型號

									訂購熱線:188-1199-6168

							       TD7鋼筋桁架樓板是將鋼筋加工成鋼筋桁架,然后將其與鍍鋅異型板焊接在一起的一體成型模板。在施工階段,鋼筋桁架樓板具有經濟,方便,安全,可靠等特點,已被多層車間,多層,高層和超高層建筑等建筑和建筑領域廣泛使用。高層鋼結構建筑物和各種不規則地面,混凝土結構和高速鐵路等。

一、TD7型鋼筋桁架樓承板產品規格

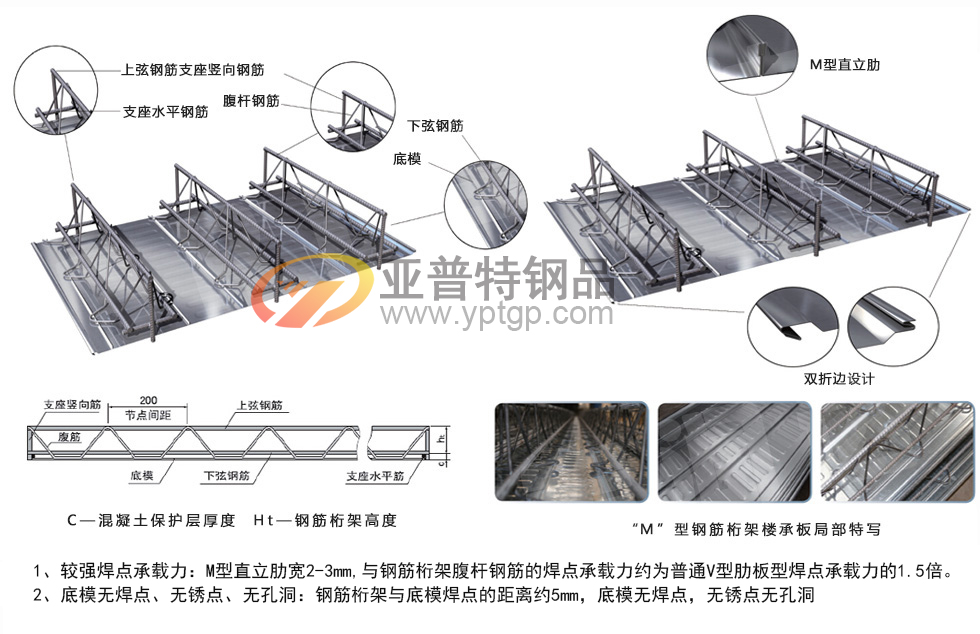

       ◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
一、TD7型鋼筋桁架樓承板產品規格

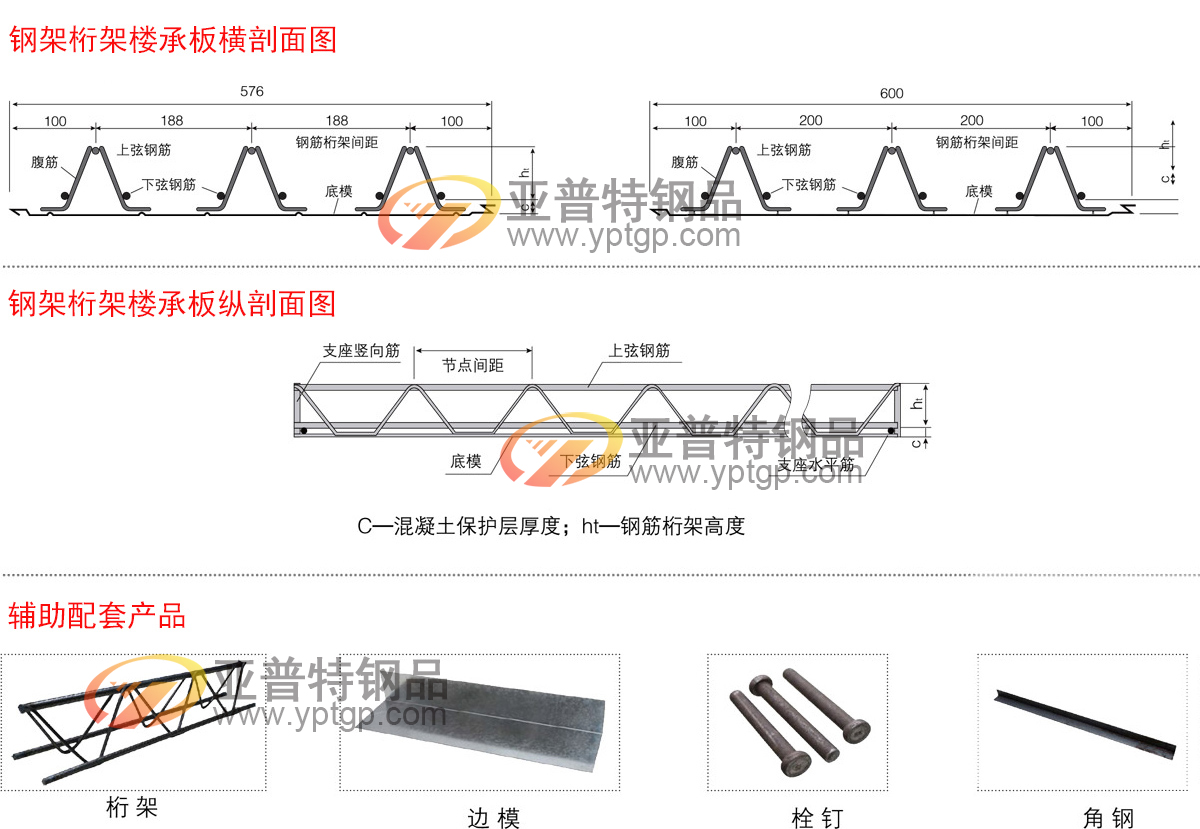

 二、TD7鋼筋桁架樓承板構成與材料參數:
◆上、下弦鋼筋:采用三級熱軋盤螺鋼筋HRB400、HRB300;
◆腹桿鋼筋:采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋;
◆支座橫筋:豎筋采用三級熱軋盤螺HRB400、HRB300;
◆底模鋼板:采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板,鍍鋅量雙面不小于120g/㎡ 。
三、TD7鋼筋桁架樓承板使用優勢:
      1.經濟:桁架受力模式合理,選材經濟,綜合造價優勢明顯  可設計為雙向板  ,可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
      2.便捷:現場鋼筋綁扎量減少60%~70%,可進一步縮短工期;桁架受力模式合理,可以提供更大的樓承板剛度,可大大減少或無需施工用臨時支撐 。
      3.安全:力學性能與傳統現澆樓板基本相同,樓板抗裂性能好,耐火性能與傳統現澆樓板相當,優于壓型鋼板組合樓板  底模不參與使用階段受力,不需考慮防火、防腐問題 。
      4.可靠:鋼筋排列均勻,上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近,有利于建筑物抗震  栓釘焊接質量更容易保證。
      5.比較:單純樓承板比較,鋼筋桁架板每平120~140左右,普通樓承板平米價格60~70左右。


四、TD7鋼筋桁架樓承板型號參數:
| 模板型號 | 桁架高度/(mm) | 上弦/腹桿/下弦直徑/(mm) | 中和軸高度Yo/(mm) | 慣性矩Io | 樓板厚度(mm) | 施工階段鋼筋桁架 | |
| 板簡支 | 板連續 | ||||||
| TD7-70 | 70 | 12、4.5、12 | 40.33 | 2.567 | 100 | 3 | 3.8 |
| TD7-80 | 80 | 43.67 | 3.517 | 110 | 3.2 | 4 | |
| TD7-90 | 90 | 12、5、12 | 47 | 4.618 | 120 | 3.5 | 4.2 |
| TD7-100 | 100 | 50.33 | 5.869 | 130 | 3.7 | 4.4 | |
| TD7-110 | 110 | 53.67 | 7.272 | 140 | 3.8 | 4.6 | |
| TD7-120 | 120 | 12、5.5、12 | 57 | 8.825 | 150 | 4 | 4.8 |
| TD7-130 | 130 | 60.33 | 10.529 | 160 | 4.1 | 4.8 | |
| TD7-140 | 140 | 63.67 | 12.384 | 170 | 4.2 | 5 | |
| TD7-150 | 150 | 12、6、12 | 67 | 14.389 | 180 | 4.4 | 5 |
| TD7-160 | 160 | 70.33 | 16.546 | 190 | 4.4 | 5.2 | |
| TD7-170 | 170 | 73.67 | 18.853 | 200 | 4.6 | 5.2 | |
| TD7-180 | 180 | 12、6.5、12 | 77 | 21.311 | 210 | 4.6 | 5.2 |
| TD7-190 | 190 | 80.33 | 23.92 | 220 | 4.8 | 5.4 | |
| TD7-200 | 200 | 83.67 | 26.679 | 230 | 4.8 | 5.4 | |
| TD7-210 | 210 | 12、7、12 | 87 | 29.59 | 240 | 4.9 | 5.4 |
| TD7-220 | 220 | 90.33 | 32.651 | 250 | 5 | 5.4 | |
| TD7-230 | 230 | 93.67 | 65.863 | 260 | 5.1 | 5.6 | |
| TD7-240 | 240 | 12、7.5、12 | 97 | 39.226 | 270 | 5.2 | 5.6 |
| TD7-250 | 250 | 100.33 | 42.739 | 280 | 5.2 | 5.6 | |
| TD7-260 | 260 | 12、8、12 | 103.67 | 46.403 | 290 | 5.3 | 5.6 |
| TD7-270 | 270 | 107 | 50.219 | 300 | 5.4 | 5.6 | |
五、鋼筋桁架板要比普通樓承板節省很多,主要體現在以下方面:
      1.現場鋼筋捆扎量,鋼筋桁架5kg左右,普通樓承板12kg左右。
      2.鋼筋桁架板最大無支撐板跨可達4.8米,普通樓承板最大3米,需要大量臨時支撐。
      3.工時,鋼筋桁架板大大節省現場人工及工時,管理費用和人工費用都大大降低。
      4.工期提前,提前贏取經濟效益
      5.無需抗剪和防火報告,鋼筋桁架板性能與傳統現澆板性能基本一致,后期維護費用無。
      所以對總包和業主來講,總體對比成本和整體經濟效益更科學,符合實際。

 六、TD7鋼筋桁架樓承板應用領域:廣泛用于商業和民用建筑的夾層建筑,例如工廠,醫院,體育館,學校,橋梁工程和住宅建筑。
TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中,在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
七、訂貨須知:
      感謝您向我公司提出訂貨需求,為了向您提供優質的產品和服務,懇請您提供以下詳細內容:
      1)對產品的具體要求(尺寸、型號、功能要求等)。
      2)項目的全部正式設計文件(包括但不限于:建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供,以便我公司進行產品選型和制定排版方案)。
      3)交貨條件(時間、地點等)。
八、生產工藝流程:


八、生產工藝流程:

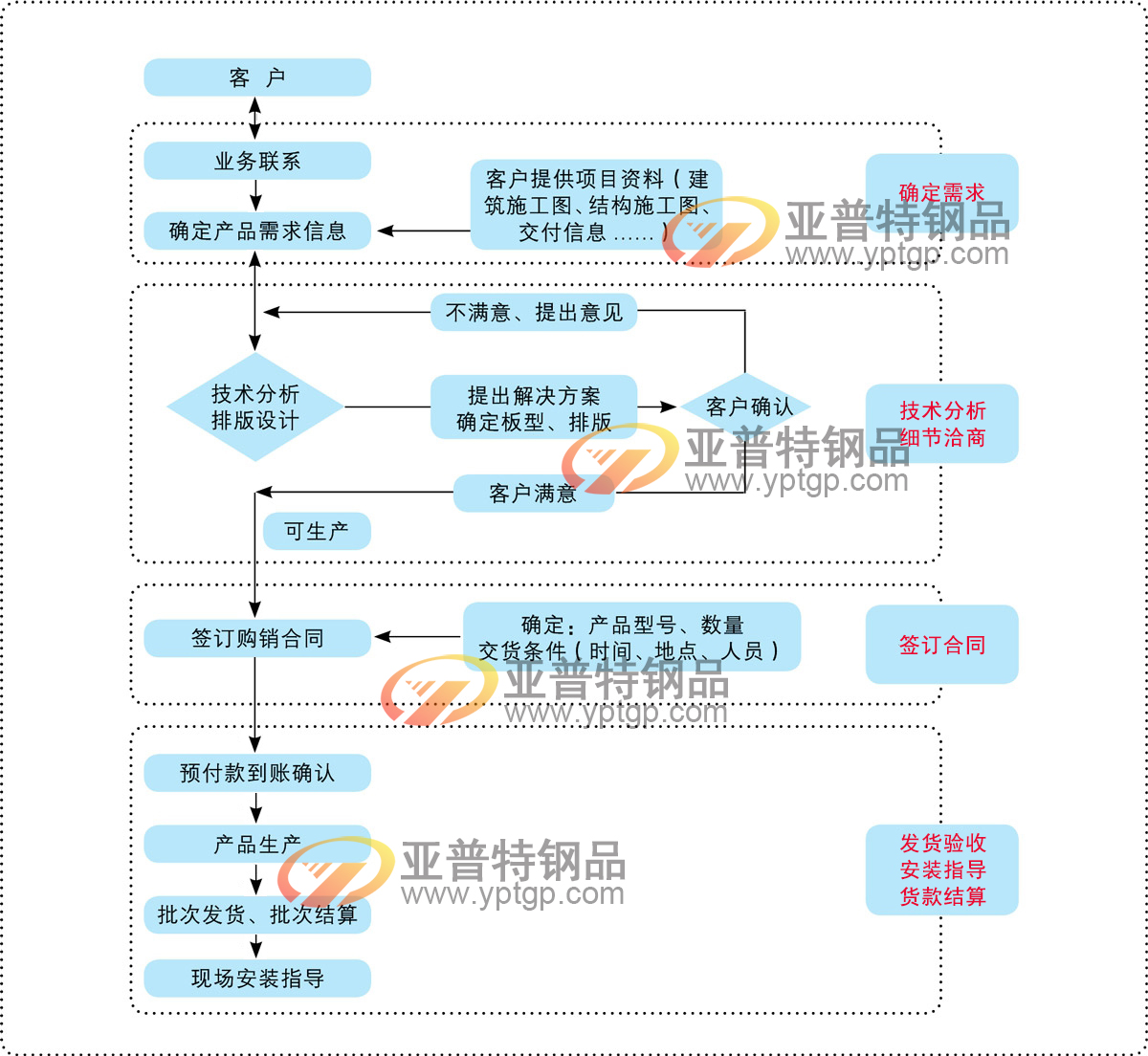

九、訂貨流程:
      1)業務聯系→2)建立用戶檔案→3)確定需求信息→4)簽訂買賣合同→5)備料預付款到賬確認→6)產品生產→7)發貨驗收→8)售后安裝指導。
