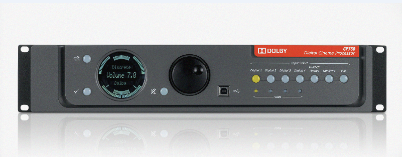

DOLBY 數字影院多功能音頻解碼器 CP750

數字影院的多功能音頻處理 杜比數字影院音效處理器 (Dolby® Digital Cinema Sound Processor) CP750 專為數字影院設計，可為所有內容源提供最佳環繞聲效果。除數字影院制式（杜比 7.1 環繞聲 (Dolby Surround 7.1) 和 5.1 數字 PCM）外，它還可解碼杜比數字環繞 EX (Dolby Digital Surround EX）（比特流）、杜比定向邏輯 II (Dolby Pro Logic® II) 和杜比定向邏輯 (Dolby Pro Logic) 數據流。 與杜比數字影院管理軟件 (Dolby Show Manager) 集成 通過與杜比數字影院管理軟件 (Dolby Show Manager) 集成，您可以獲得一個拖放界面，以便在影片中輕松構建音量片前提示和數字輸入選擇。還可從任意杜比數字影院管理軟件 (Dolby Show Manager) 客戶端實現實時音量控制，以及從第三方控制器中無縫處理 ASCII 命令。 隨處控制 杜比數字影院音頻處理器 CP750 (CP750 Cinema Processor) 適合網絡運營中心 (NOC)，可在網絡上隨處監視和控制其狀態和功能。聽覺受損 (HI) 和輔助模擬輸出可補充 CP750 的主八聲道音頻輸出。 杜比數字影院音頻處理器 CP750 (CP750 Cinema Processor) 規格 其他輸入/輸出 以太網接頭 用于網絡連接和個人電腦設置軟件的 RJ-45 接頭 自動連接器 25 針 D 型母接頭，浮動接地 RS-232 串行端口 9 針 D 型母接頭 遠程接頭 RJ-45 接頭，可與可選的遠程衰減器 CAT868 一起使用（非以太網連接） 備用電源端口 4 針 XLR 母接頭，可與可選的外部電源 CAT994 一起使用 AC 輸入 簡單的非開關 IEC 電源接入模塊 USB 端口 用于連接到個人電腦以運行設置軟件 音頻處理 PCM 44.1、48 和 96 kHz；16、20 和 24 位 杜比數字 (Dolby Digital) 技術 (AC-3) 最多 5.1 聲道 杜比定向邏輯 (Dolby Pro Logic) 技術 L、C、R 和 S（SW 可配置） 杜比定向邏輯 II (Dolby Pro Logic II) 技術 L、C、R、Ls 和 Rs（SW 可配置） 杜比數字環繞 EX (Dolby Digital Surround EX) 技術 L、C、R、Ls、Rs、Bsl、Bsr 和 SW 非同步 L、R 和 S（SW 可配置） 其他參數 總聲音延遲 所有輸入源都可從 0–250 毫秒單獨調節 環繞延遲 數字環繞延遲：0–150 毫秒；杜比定向邏輯 (Dolby Pro Logic) 技術環繞延遲：0–150 毫秒 均衡 八聲道 1/3 倍頻程+ 參數 (SW) 動態范圍 不啟用噪音優化器時，通常為 105 dB 剪輯 CCIR/ARM 加權，啟用時，最多再增加 10 dB 失真 從八聲道模擬輸入到主輸出通常為 0.005% 可選附件 外部電源 CAT994 遠程衰減器 CAT868 P750-CK 接頭套件 CP750 安裝手冊（杜比部件號 9110270） 電源要求 100–240 VAC，50–60 Hz 尺寸和重量 2-U 機架安裝機箱 89 × 432 毫米（3.5 × 17 英寸） 整體深度（包括接頭和衰減器旋扭）：269 毫米（10.6 英寸） 機架耳后的深度（包括接頭）：248 毫米（9.75 英寸） 機架耳安裝面前面的深度：24 毫米（0.94 英寸） 凈重：4.2 千克（9.4 磅） 環境條件 運行溫度：0°C–40°C (32°F–104°F) 濕度：20%–80% 相對濕度（非冷凝） 管理通告 北美洲：該裝置符合 A 級數字設備限制，同時符合 FCC 規定第 15 部分以及加拿大工業部 ICES-003 規格。它已通過美國和加拿大的 UL 認證。 歐洲：該裝置符合低電壓指令 2006/95/EC 和 EMC 指令 2004/108/EC 的要求，并相應具有 CE 標志。 杜比數字影院音頻處理器 CP750 (CP750 Cinema Processor) 前面板規格 數字 1 輸入 4 個 AES 25 針 D 型母接頭可提供四路 AES/EBU 聲道對輸入 輸入阻抗：110 平衡 數字 2、3 輸入 1 個 AES BNC 公接頭，非平衡但浮動，符合 AES-3id-1995/SMPTE 276M 輸入阻抗：75 數字輸入 數字 Toslink 接頭 多聲道模擬輸入 八聲道 25 針 D 型母接頭，平衡模擬，10K 差分輸入阻抗 參考電平：300 mV 非同步輸入 兩聲道 RCA 接頭，21K 輸入阻抗，可調節輸入電平 麥克風輸入 XLR 接頭，標準引出線，10K 差分輸入阻抗，12 V 幻象電源，可調節增益 杜比數字影院音頻處理器 CP750 (CP750 Cinema Processor) 后面板規格 主音頻輸出 八聲道 25 針 D 型公接頭，平衡浮動模擬，100 差分輸出阻抗 不要在少于 600 差分的情況下加載 輔助輸出 兩聲道，非平衡模擬，100 輸出阻抗，RCA 接頭 參考電平：200 mV 始終為備選用途（例如，HI 和 VI-N 傳送器）傳輸 4 路 AES 輸入的聲道對 7/8，該固定電平輸出不帶 EQ 且不受衰減器控制 聽覺受損輸出 單聲道，非平衡模擬，100 輸出阻抗，RCA 接頭 左、中、右聲道的中心加權和 輸出電平：200 mV
