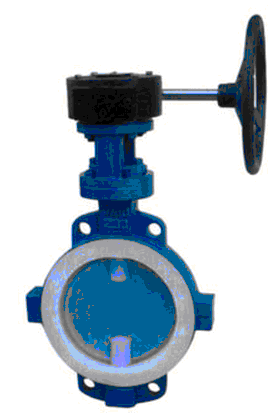

襯氟對夾蝶閥_D71F46

D71F46、D371F46襯氟手動對夾蝶閥的結構特點： 　　1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。 　　2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。 　　3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。 　　4、閥桿為通桿結構，經過調質處置，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。 D71F46、D371F46襯氟手動對夾蝶閥的首要零件材料： 型號 閥體 蝶板 閥桿 密封擋圈 填襯 D71F46-10/16 WCB襯F4 WCB襯F4 2Cr13 聚四氟乙烯F4PTFE 硅橡膠 D371F46-10/16 WCB襯F46 WCB襯F46 D71F46、D371F46襯氟手動對夾蝶閥的首要性能參數： 型號 公稱壓力PN(MPa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 工作溫度(℃) 適用介質 D71F46-10 1.0 1.5 1.1 -20～180 硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質 D71F46-16 1.6 2.4 1.76 -20～180 D371F46-10 1.0 1.5 1.1 -20～150 D371F46-16 1.6 2.4 1.76 -20～150
